残余奥氏体分析仪和残余应力分析仪有什么区别？

更新时间 2026-06-26 09:39 阅读

在金属材料加工和失效分析中，残余奥氏体含量和残余应力分布是频繁出现的两个检测指标。它们虽然都源于材料内部的不均匀状态，却指向完全不同的材料行为。不少实验室在规划仪器时会询问：残余奥氏体分析仪和残余应力分析仪到底有什么区别？是否可以共用一套系统？本文从技术原理、适用对象和实际选型角度进行梳理。

残余奥氏体是钢件淬火后未完全转变而保留下来的奥氏体相，属于亚稳态组织。其含量过高会导致工件在服役中发生体积膨胀，影响精密零件的尺寸稳定性，如轴承、量具、齿轮等。残余奥氏体分析仪的核心任务是测定奥氏体相的体积分数。

残余应力则是材料在无外部载荷作用下内部平衡的弹性应力，主要来源于不均匀塑性变形、热影响或相变。拉应力会降低疲劳强度和抗应力腐蚀能力，压应力则常被主动引入以延长寿命（如喷丸强化）。残余应力分析仪需要测量特定方向的应力分量大小和分布。

两者关注的材料状态截然不同：一个回答“相的含量”，另一个回答“力的大小”。

市面上的两类仪器多基于X射线衍射（XRD）法，利用晶体点阵作为应变标尺。但具体实现时有明显差异：

残余奥氏体分析一般采用直接对比法或Rietveld全谱拟合法，通过测量奥氏体（γ-Fe）与马氏体（α’-Fe）衍射峰的积分强度比来计算含量。仪器通常需要配备合适的X射线管（如Cr、Co靶）以获得清晰的衍射峰，并配备单色器或能谱探测器降低背底干扰。

残余应力分析关注的是特定晶面的衍射峰位移。经典的sin²ψ法要求测量多个ψ角（样品倾角）下的衍射角2θ，由斜率计算应力。这需要高角度分辨率的测角仪和精确的ψ角驱动机构，同时对样品表面状态、织构和粗晶效应更为敏感。

虽然某些X射线衍射仪可以通过切换功能软件同时实现残余奥氏体和残余应力分析，但其硬件配置（如测角仪精度、探测器类型、ψ摆动范围）必须同时满足两种方法的要求。

残余奥氏体分析更多服务于热处理工艺优化和精密零件质量控制。例如，轴承钢中残余奥氏体含量通常控制在10%–15%以平衡韧性与尺寸稳定性，渗碳淬火件则需检测表面及深度的奥氏体分布。

残余应力分析广泛用于焊接结构评估、磨削烧伤检验、喷丸强化效果验证、航空航天结构件寿命评估等领域。它既关注宏观应力，也能测定局部梯度应力。

实际工作中，一个工件可能既需要检测残余奥氏体又需要评价残余应力，比如渗碳淬火齿轮。此时，若使用单一设备完成两项测试，可减少样品转运误差并提高效率。

1. 样品制备：两者都要求去除表面污染层和氧化皮，通常需电解抛光去除机械加工变形层，但应力测量对表面质量更敏感，必须避免引入附加应力。

2. 衍射条件选择：残余奥氏体分析宜选用穿透较深的靶材以反映体相信息，并注意碳化物衍射峰的干扰；残余应力分析则优先选择高角衍射峰以提升应力灵敏度，并关注织构导致的强度异常。

3. 标准物质与校准：无奥氏体标准样品和无应力铁粉标样是日常校验的必需品，定期进行仪器状态确认很关键。

4. 软件算法：残余应力计算中，弹性常数和应力模型（如平面应力、三轴应力）需正确设定，不同材料不可混用。

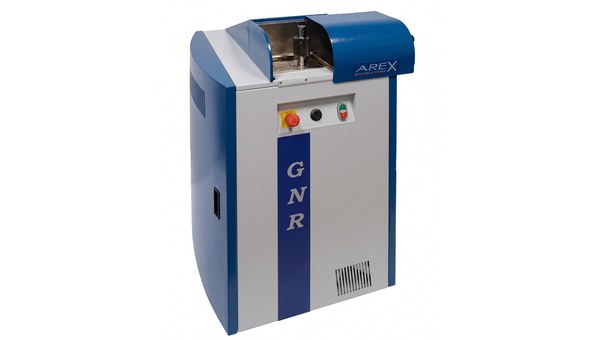

GNR津钠仪器的X射线衍射仪系列，通过配置专用硬件和分析模块，可完成残余奥氏体和残余应力检测。无论是需要独立功能的专用仪器，还是兼顾多项任务的复合系统，技术顾问均能根据待测材料类型、样品尺寸和生产节拍给出客观建议，并提供安装后应用方法开发服务。
